Как подключить выключатель к лампочке через коробку: схема и пошаговая инструкция
Введение: Главное правило электрика и техника безопасности

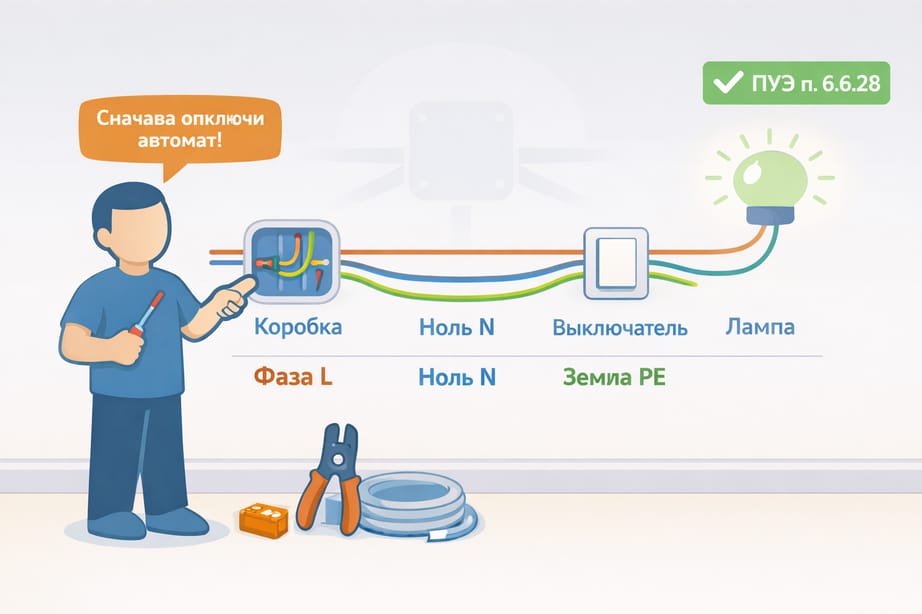

Представьте себе путь тока: он выходит из щитка по фазному проводу (L), проходит через выключатель, зажигает лампу и возвращается обратно по нулевому проводу (N). Это замкнутый круг, и ваша задача — научиться управлять именно этим кругом. Ничего сверхъестественного, правда?
Но есть одна аксиома, которую нужно запомнить раз и навсегда: выключатель всегда разрывает только фазный провод (L). Ноль (N) идёт напрямую к лампе, минуя выключатель. Не наоборот — именно так, и никак иначе.
«Если выключатель стоит на нуле — лампа гаснет, но патрон остаётся под напряжением. Это главная ловушка для тех, кто делает ремонт впервые», — электрик с 20-летним стажем
Почему это так важно? Потому что если выключатель разрывает ноль, лампочка не горит, но патрон находится под напряжением фазы. Потянулись поменять перегоревшую лампу — и получили удар током. Это прямое нарушение ПУЭ, пункт 6.6.28, который однозначно требует: однополюсные выключатели устанавливаются исключительно в цепь фазного провода.
⚠️ ВАЖНО! Перед любыми работами:
- Отключите автомат в щитке, защищающий данную линию освещения
- Проверьте индикаторной отвёрткой все провода в коробке — напряжения быть не должно ни на одном
- Только после этого приступайте к монтажу
Не верьте памяти: «я же вчера отключил». Всегда проверяйте индикатором. Всегда.
Подготовка: Инструменты и выбор кабеля
Хороший монтаж начинается не в коробке, а в строительном магазине. Правильный выбор материалов — это половина успеха.
Для линии освещения в жилых помещениях используйте кабель ВВГнг-LS сечением 1,5 мм². Буквы «нг-LS» означают: не распространяет горение, с низким дымо- и газовыделением. Это требование ГОСТ 31996-2012 для кабелей, прокладываемых в жилых зданиях. Автомат защиты на такую линию — 10 ампер.
«Стриппер стоит двести рублей, а надрезанная ножом жила — это холодное соединение через год и мигающая лампа на всю оставшуюся жизнь», — монтажник инженерных систем
Чек-лист «Набор для монтажа»:
- Стриппер (съёмник изоляции) — зачищает провод без повреждения жилы. Нож с пяткой — как вариант, но аккуратнее
- Индикаторная отвёртка — обязательно, без вариантов
- Мультиметр — опционально, но с ним вы будете чувствовать себя уверенно
- Пружинные рычажные клеммники (серия 221) — для новичка это лучший выбор: быстро, надёжно, можно переподключить при ошибке
- Изолента или термоусадка — для маркировки перепутанных жил
Совет: кабель 2,5 мм² на освещение — это избыточно и неудобно в узкой коробке. 1,5 мм² — оптимум для любой осветительной линии.
Разбираемся в цветах: Кто есть кто в распределительной коробке
Откройте коробку — и увидите пучок проводов. Чтобы не запутаться, нужно знать стандарт цветовой маркировки по ГОСТ Р 50462-2009:
| Цвет провода | Назначение | Обозначение |
|---|---|---|
| Синий / Голубой | Нулевой рабочий проводник | N |
| Желто-зелёный | Защитное заземление | PE |
| Коричневый / Белый / Серый | Фазный провод | L |
Что делать, если все провода одного цвета (старый жилой фонд)? Используйте «метод прозвонки» с индикаторной отвёрткой:
- Временно подайте питание на линию (автомат включён)
- Поочерёдно прикоснитесь индикатором к каждому проводу — светится = фаза (L)
- Второй провод (не светится) — ноль (N)
- Если три провода: проверьте третий — земля (PE) тоже не светится, но проверяется мультиметром: между L и PE будет ~220В, между N и PE — близко к нулю
- Обесточьте линию и промаркируйте провода изолентой нужного цвета
Важно: провод, используемый не по цветовому назначению (например, синий в роли фазы), обязательно обмотайте изолентой коричневого цвета на обоих концах — в коробке и у выключателя.
Схема 1: Подключение одноклавишного выключателя
В распределительную коробку заходят три кабеля: от щитка (ввод питания), на выключатель и на светильник. Ваша задача — правильно их соединить.
Принципиальная схема выглядит так:
Щиток → [L] ──→ Вход выкл. → Выход выкл. → [L лампы] Щиток → [N] ────────────────────────────→ [N лампы] Щиток → [PE] ───────────────────────────→ [PE лампы]
Пошаговый алгоритм «От кабеля до света»:
- Завести кабели в коробку — оставить запас каждой жилы 10–15 см внутри коробки
- Зачистить изоляцию — снять оболочку кабеля на 4–5 см, зачистить концы жил стриппером на 10–12 мм
- Соединить нули (N): синий провод от щитка + синий провод на лампу → клеммник. Ноль идёт напрямую к лампе, выключатель его не касается
- Соединить земли (PE): желто-зелёный от щитка + желто-зелёный на лампу → клеммник
- Фаза на вход выключателя: фазный провод от щитка соединить с жилой кабеля, идущего на вход выключателя (клемма «L» на выключателе)
- Возвратная фаза: жилу с выхода выключателя соединить с фазным проводом кабеля на лампу
- Уложить провода по периметру коробки, закрыть крышку
«Главное — не перепутать вход и выход выключателя. Если фаза приходит не на тот контакт, схема работает, но при замене выключателя можно получить удар», — специалист по электромонтажу
Нюанс с заземлением (PE)
Если у вашего светильника пластиковый корпус или это старая люстра без клеммы заземления — не обрезайте желто-зелёный провод. Просто наденьте на конец термоусадку, заизолируйте и аккуратно уложите в коробке. Когда-нибудь вы смените светильник на современный металлический, и провод пригодится.
Важный момент с кабелем на выключатель: если используется трёхжильный кабель (L, N, PE), одна жила (обычно синяя) будет нести «возвратную фазу». Это противоречит её цвету — поэтому обязательно промаркируйте её коричневой изолентой на обоих концах.
Схема 2: Двухклавишный выключатель (люстра на 2 группы)
Хотите управлять двумя группами ламп раздельно? Здесь логика проще, чем кажется: приходит одна фаза — уходят две. Ноль при этом остаётся общим для обеих групп.
Щиток → [L] ──→ Общий вход выкл.
├─ Выход 1 → [L группа 1 лампы]
└─ Выход 2 → [L группа 2 лампы]
Щиток → [N] ──────────────────→ [N общий лампы]
Ключевое отличие от одноклавишной схемы — в кабелях:
| Участок | Минимум жил | Назначение жил |
|---|---|---|
| Щиток → коробка | 3 (L, N, PE) | Ввод питания |
| Коробка → выключатель | 3 | Общая фаза + 2 возвратных фазы |
| Коробка → люстра | 3–4 | 2 фазы + ноль (+ PE при наличии) |
Порядок соединения в коробке:
- Нули (N) всех кабелей — в один общий клеммник
- Земли (PE) всех кабелей — в один общий клеммник
- Фаза от щитка → на общий вход двухклавишного выключателя
- Выход 1 выключателя → на фазу кабеля группы ламп №1
- Выход 2 выключателя → на фазу кабеля группы ламп №2
В трёхжильном кабеле на выключатель два провода будут нести «возвратную фазу» — оба промаркируйте коричневой изолентой.
«Двухклавишник — это не сложнее одноклавишного, просто проводов на один больше. Главное — не запутать, какой выход куда идёт», — мастер-электрик
Способы соединения проводов в коробке: скрутка vs клеммы
Один из главных вопросов новичка: «Можно просто скрутить и замотать изолентой?». Ответ однозначный — нельзя. Согласно ПУЭ, пункт 2.1.21, простая скрутка без последующей пайки, сварки, опрессовки или применения сжимов запрещена. Скрутка греется, окисляется, создаёт переходное сопротивление — и в один прекрасный день становится причиной пожара.
Вот реальное сравнение методов:
| Метод | Надёжность | Сложность | Для новичка |
|---|---|---|---|
| Сварка | ★★★★★ | Нужен сварочный аппарат | ❌ Нет |
| Опрессовка гильзами | ★★★★☆ | Нужен пресс-инструмент | ❌ Нет |
| СИЗ (колпачки) | ★★★☆☆ | Низкая | ⚠️ Осторожно |
| Пружинные рычажные клеммники | ★★★★☆ | Очень низкая | ✅ Рекомендовано |
«Скрутка изолентой — это не соединение, это замедленная мина. Через пять лет будете искать, почему мигает лампа», — электрик
Пружинные рычажные клеммники серии 221 — идеальный выбор для новичка: поднял рычажок, вставил провод, опустил рычажок. Можно переподключить при ошибке, работает с проводами разного сечения и типа (монолитными и многожильными).
Как уложить провода, чтобы крышка закрылась
Распределительная коробка — не мусорное ведро для проводов. Правильная укладка сейчас сэкономит вам нервы при следующем обслуживании.
- Оставляйте запас каждой жилы 10–15 см — для возможности повторного монтажа
- Укладывайте провода по периметру коробки, а не клубком в центре
- Складывайте жилы «гармошкой» — параллельными петлями вдоль стенок
- Клеммники размещайте в центре — они не мешают крышке
- Не перегибайте жилы под углом 90° — особенно монолитные (одножильные): они жёсткие и могут переломиться в точке изгиба
Совет: монолитные жилы гнутся с радиусом не менее 3–4 диаметров кабеля. Не пытайтесь согнуть их резко — это не провод для оригами.
Типичные ошибки и решение проблем (FAQ)
Кейс 1: Мигающая LED-лампа при выключенном свете
Ситуация: поставили выключатель со светодиодной подсветкой — и выключенная лампа начала слабо мигать или светиться. Брак? Нет.
Причина: через диод подсветки выключателя протекает небольшой ток. Его достаточно, чтобы заряжать конденсатор в схеме LED-лампы — та и моргает.
Три решения (от простого к сложному):
- Заменить выключатель на модель без подсветки — самый простой способ
- Установить неполярный конденсатор (0,1–0,47 мкФ) параллельно лампе в патроне
- Физически удалить диод подсветки из выключателя — для уверенных в себе
«Мигающая лампа — не брак, а сигнал: где-то есть ток там, где его не должно быть. Ищите причину, а не меняйте лампочку», — инженер-электрик
Кейс 2: Ошибка «Разрыв нуля» — самая опасная
Ситуация: выключатель ошибочно установлен на нулевой провод. Лампа гаснет — всё вроде работает.
⚠️ Опасность: патрон при этом находится под напряжением фазы. Потянулись поменять лампочку — удар током обеспечен. Это прямое нарушение ПУЭ п. 6.6.28. Если вы купили квартиру и не уверены, как подключены выключатели — обязательно проверьте фазировку мультиметром.
Часто задаваемые вопросы
-
Автомат выбивает сразу при включении — почему?
Скорее всего, в коробке фаза соединилась с нулём напрямую (короткое замыкание). Отключите питание, проверьте все соединения. -
Можно ли подключить выключатель без распределительной коробки?
Технически — да, но это нарушение ПУЭ и значительно усложняет последующее обслуживание и поиск неисправностей. -
Можно ли в одной коробке разместить и силовые, и осветительные кабели?
Можно, если линии защищены разными автоматами и провода грамотно промаркированы. -
Выключатель бьёт током при касании — в чём причина?
Вероятно, фаза попала на корпус выключателя из-за повреждения изоляции или неправильного монтажа. Немедленно обесточьте линию и проверьте все соединения.
После сборки любой схемы — всегда проверяйте мультиметром напряжение на патроне перед установкой лампы. 30 секунд проверки = уверенность в безопасности.
Все монтажные работы должны соответствовать требованиям ПУЭ (Правила устройства электроустановок), издание 7, ГОСТ Р 50462-2009 и ГОСТ 31996-2012. При отсутствии опыта и уверенности — обращайтесь к сертифицированному электрику.
