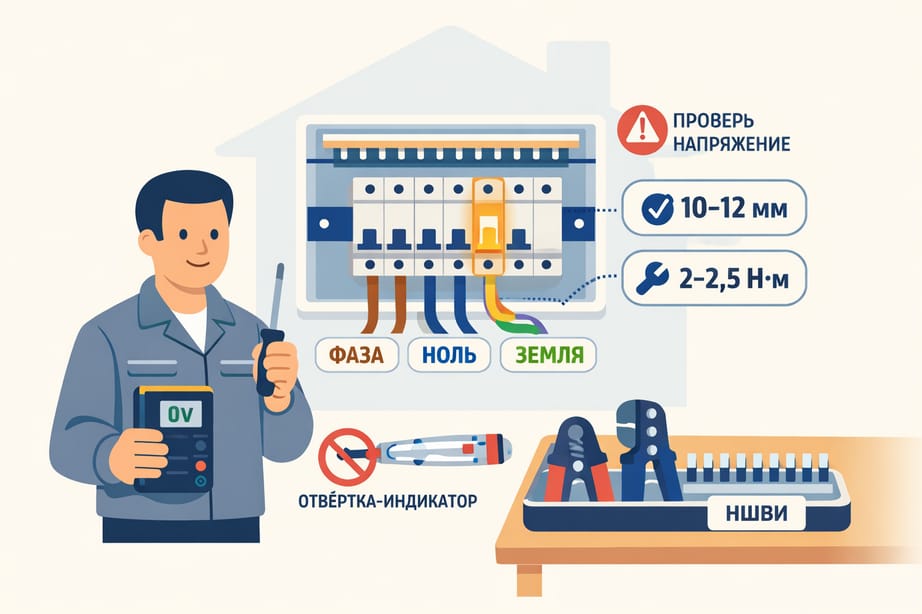

Как подключить автомат в щитке своими руками на 220В
Вы затеяли ремонт, добавляете новую линию для кухни или просто хотите заменить старый советский «чёрный» автомат на современный модульный? Всё это — абсолютно реальные задачи для самостоятельного выполнения. Главное — делать всё по порядку, не торопиться и соблюдать несколько ключевых правил. Эта статья проведёт вас от выбора автомата в магазине до момента, когда вы уверенно щёлкнете рубильником и всё заработает.
«Автомат — это не просто рубильник, это страховщик вашей проводки, который работает круглосуточно и не берёт отгулов», — из практики профессионального электромонтажа.
Техника безопасности: 3 правила, которые спасут жизнь
Прежде чем открыть щиток — стоп. Даже если вы «всего лишь» хотите поменять один автомат, первые три минуты работы определяют, будут ли у вас все десять пальцев после неё. Никакой спешки здесь быть не может.
- Обесточьте не «свой» автомат, а вводной рубильник. Отключить только тот автомат, который меняете — недостаточно. Шина, к которой он подключён, остаётся под напряжением. Идите на этажный щит или к вводному рубильнику в квартирном щитке и отключайте там.
- Проверьте отсутствие напряжения мультиметром или двухполюсным указателем. Индикаторной отвёрткой доверять нельзя — она реагирует на наводки, может светиться рядом с проводом под напряжением и при этом молчать при реальном напряжении на обрыве нуля. Приложите щупы мультиметра между фазой и нулём: должно быть ~0 В. Только так.
- Повесьте табличку «Не включать, работают люди». Это называется процедура LOTO (Lockout/Tagout) — в промышленности обязательна, в быту игнорируется. А зря. Пока вы копаетесь в квартирном щите, сосед или домочадец могут включить рубильник на этаже. Табличка — это ваш страховой полис.
Согласно ПУЭ-7, п. 7.1.72, автоматическая защита в сети 220В должна обеспечивать отключение за 0,4 секунды. Звучит быстро? Для сердца этого более чем достаточно. Поэтому профессиональные электрики не работают «под напряжением» в бытовых щитах — и правильно делают.
«Две секунды на проверку мультиметром стоят больше, чем всё остальное время, которое у вас есть», — из профессионального кодекса электромонтажника.
Ликбез перед покупкой: как выбрать правильный автомат
В магазине электрики глаза разбегаются: 10А, 16А, 25А, буквы B, C, D… Давайте разберёмся раз и навсегда. Главное правило, которое нужно вытатуировать на внутренней стороне ладони:
Автомат защищает кабель, а не подключённую к нему технику. Это не метафора — это физика. Если поставить автомат на 25А на провод 1,5 мм², то при перегрузке проводка расплавится раньше, чем автомат сработает. Результат — оплавленная изоляция в стене и пожар.
Используйте эту таблицу-шпаргалку при выборе:
| Сечение кабеля (мм²) | Материал | Макс. допустимый ток | Номинал автомата | Типичное применение |
|---|---|---|---|---|
| 1,5 | Медь | 19 А | 16 А | Освещение, слаботочные розетки |
| 2,5 | Медь | 27 А | 25 А | Розеточные группы |
| 4 | Медь | 38 А | 32 А | Электроплита, духовой шкаф |
| 6 | Медь | 46 А | 40 А | Вводной кабель, мощная техника |
Теперь про буквы — время-токовые характеристики по ГОСТ IEC 60898-1-2020 (введён с 01.03.2021):
- B (срабатывание при 3–5×Iн) — для старой проводки, деревянных домов, дачных линий. Чувствительный, реагирует быстро.
- C (5–10×Iн) — стандарт для квартир и современных домов. Именно его вы видите в 90% щитков.
- D (10–20×Iн) — для гаражей с электромоторами, компрессорами, станками. В обычном жилье не применяется.
«Буква на корпусе автомата важнее его цены — неправильная характеристика не защитит ни вашу проводку, ни ваш дом», — из технической документации по монтажу модульной автоматики.
Инструменты и материалы: собираем набор электрика
Хорошая новость — вам не нужен чемодан профессионального электрика. Плохая — двумя отвёртками тоже не обойтись. Вот честный список:
Must have (без этого — не начинать):
- Мультиметр или двухполюсный указатель напряжения — для проверки отсутствия тока
- Индикаторная отвёртка — только как вспомогательный инструмент визуальной проверки фазы
- Стриппер или монтажный нож — для зачистки изоляции
- Плоская отвёртка с тонким жалом — для затяжки клемм автомата
- Пассатижи
Профи-набор (настоятельно рекомендуется):
- Кримпер (пресс-клещи) — для опрессовки наконечников НШВИ
- Набор наконечников НШВИ разных сечений
- Динамометрическая отвёртка — для затяжки с правильным моментом (2–2,5 Н·м)
Отдельно про наконечники НШВИ — это не опция, это необходимость. Многожильный (мягкий, гибкий) провод при зажатии голым концом в клемму ведёт себя предательски: часть проволочек переламывается, оставшиеся сплющиваются, реальное сечение контакта уменьшается в несколько раз. Через полгода такое соединение начинает греться, потом искрить. Наконечник НШВИ, обжатый кримпером, превращает пучок проволочек в монолитный штырь — надёжный, аккуратный, долговечный.
«Пассатижи для обжима наконечника — это как забивать гвозди микроскопом: результат есть, но лучше бы его не было», — из профессиональной среды монтажников.
Куда подключать фазу: сверху или снизу? (Вечный спор)
Этот вопрос на форумах электриков разжигает споры жарче, чем политика. Давайте закроем его раз и навсегда.
С технической точки зрения — для большинства современных модульных автоматов это не имеет принципиального значения. Контактная группа одинаково надёжна с обеих сторон, если иное не указано в паспорте конкретного изделия. Производители в своих каталогах прямо пишут, что подключение питания допустимо как сверху, так и снизу.
Однако ПУЭ-7, п. 3.1.6 гласит: при одностороннем питании присоединение питающего проводника должно выполняться, как правило, к неподвижным контактам — а это верхние клеммы у большинства автоматов. И это не просто бюрократия: любой электрик, открывая незнакомый щит, ожидает увидеть напряжение сверху. Это интуитивный стандарт безопасности.
«Неподвижный контакт — сверху, подвижный — снизу. Это не закон природы, но это уважение к следующему, кто откроет ваш щит», — традиционная практика электромонтажа.
Вывод: подключайте питание сверху. Всегда. Не потому что физика требует — а потому что так принято, и это облегчает жизнь всем.
Пошаговая инструкция: монтаж автомата на DIN-рейку
Итак, напряжение проверено — его нет. Инструменты готовы. Приступаем. Вот алгоритм из пяти шагов, который работает без исключений:
-
Защёлкните автомат на DIN-рейку.
Приложите автомат верхним пазом к рейке под углом, затем нажмите нижней частью — должен раздаться чёткий щелчок фиксатора. Подёргайте: автомат не должен болтаться или смещаться. Если рядом уже стоят другие автоматы — сначала сдвиньте их, освободив место, только потом устанавливайте новый. -
Зачистите провод.
Снимите изоляцию на длину 10–12 мм — эта цифра часто нанесена прямо на боковой стенке корпуса автомата в виде шаблона. Используйте стриппер, а не нож: надрез жилы уменьшает реальное сечение провода и создаёт точку будущего излома. -
Опрессуйте наконечник НШВИ (для многожильного провода).
Наденьте наконечник нужного сечения на зачищенный конец — все проволочки должны войти в медную трубку, ни одна не должна загнуться наружу. Вставьте в соответствующий паз кримпера и обожмите. Результат — монолитный штырь с изолирующей манжетой. Для одножильного жёсткого провода наконечник не нужен. -
Введите провод в клемму.
Предварительно ослабьте винт клеммы. Вставьте провод строго прямо, до упора. Главная ошибка здесь: изоляция попала под зажимную пластину. Визуально убедитесь, что в клемму вошла именно зачищенная жила, а не участок с изоляцией. Это «мнимый контакт» — винт затянут, а контакт греется. -
Затяните винт с правильным усилием.
Момент затяжки указан на боковой стенке автомата — обычно 2–2,5 Н·м. Если нет динамометрической отвёртки: «до упора + четверть оборота», но без фанатизма — резьбу в клемме сорвать несложно, а восстановить невозможно.
Лайфхак «U-петля»: для старых советских автоматов с крупной клеммой на одножильном проводе можно загнуть конец жилы в форме небольшого крючка — это увеличивает площадь контакта. Для современных модульных автоматов — только прямой ввод, никаких петель.
Согласно ГОСТ 32395-2013 (щитки распределительные для жилых зданий), каждый автомат в щитке должен быть подписан: «Кухня», «Освещение», «Розетки спальня» и т.д. Это требование — не бюрократия, а безопасность для следующего, кто откроет щит.
Нюанс: как правильно затягивать винты
Многие думают: затянул раз и забыл. На самом деле — нет. Медь под постоянным давлением «течёт» — это физическое явление называется ползучестью металла. Контакт, который был отлично затянут при монтаже, через несколько месяцев ослабевает. Начинается микроискрение, нагрев, окисление — и всё это без каких-либо внешних признаков, пока не запахнет палёным.
Рекомендация: через 6 месяцев после монтажа пройдитесь по всем клеммам в щитке и подтяните винты. Далее — раз в год. Это займёт 15 минут и сэкономит вам нервы, деньги и, возможно, квартиру.
«Контакт должен быть не просто затянут — а затянут с правильным усилием. Слабый горит, перетянутый ломает клемму», — из технической документации производителей модульной автоматики.
Схемы подключения нескольких автоматов: перемычки vs гребёнка
Допустим, вам нужно подключить пять автоматов в ряд — раздать на них фазу. Есть два способа, и они принципиально отличаются по надёжности.
Способ 1: Шлейф из перемычек (самодельный)
Берёте отрезки провода того же сечения, что и основная линия, и последовательно соединяете клеммы автоматов. Технически допустимо по ПУЭ, но имеет недостатки: каждая дополнительная клемма — это дополнительное переходное сопротивление и потенциальная точка нагрева. Пять автоматов — восемь лишних соединений.
Лайфхак для шлейфа: не разрезайте провод на отдельные отрезки. Сформируйте перемычку из цельного куска провода, зачистив изоляцию только в местах перегиба — это существенно повышает надёжность контактов.
Способ 2: Заводская шина-гребёнка (busbar)
Монолитная медная шина вставляется в гнёзда всех автоматов одновременно. Меньше соединений — меньше переходных сопротивлений — меньше нагрева — дольше служит. Плюс щит выглядит аккуратно, а не как «лапша».
| Параметр | Шлейф из перемычек | Шина-гребёнка |
|---|---|---|
| Надёжность контакта | Средняя | Высокая |
| Риск нагрева | Есть | Минимален |
| Удобство монтажа | Дольше | Быстро |
| Стоимость | Почти бесплатно | Небольшая доплата |
| Эстетика щита | Много проводов | Аккуратно |
ПУЭ-7, п. 7.1.67 запрещает разрывать PE и N проводники коммутационными аппаратами. Применительно к шине: именно надёжность контакта на каждом соединении — это вопрос безопасности, а не эстетики. Чем меньше соединений — тем меньше рисков.
ТОП-5 ошибок новичков, приводящих к пожару
Вот честный хит-парад того, что чаще всего видят электрики при осмотре «самодельных» щитков. Проверьте — вдруг узнаете себя.
-
Изоляция попала под зажимную пластину.
Винт затянут, провод не вытащить — кажется, всё хорошо. На самом деле контакт идёт через слой пластика. Клемма греется, изоляция оплавляется, контакт становится хуже — цикл замыкается в буквальном смысле. -
Медь и алюминий в одной клемме.
Гальваническая пара. Там, где контактируют два разных металла, начинается электрохимическое окисление. Контакт нагревается, окисляется сильнее, нагревается ещё — до искрения и пожара. Единственное решение при необходимости соединения — специальный клеммный зажим с нейтральной вставкой. -
Многожильный провод без наконечника НШВИ.
Уже разбирали выше. Жилы переламываются, сечение уменьшается, контакт греется. Классика жанра. -
Провода разного сечения в одной клемме.
Тонкий провод болтается, толстый зажат. Тонкий при нагрузке начинает греться непропорционально. Итог предсказуем. -
Голая жила торчит из клеммы наружу.
Даже миллиметр оголённого провода, торчащий за пределы клеммы, — риск короткого замыкания на корпус щита или на соседний автомат. Особенно опасно в металлических щитах.
Отдельно про цветовую маркировку (ПУЭ-7, п. 1.1.29–1.1.30):
- Фаза (L) — белый, коричневый или чёрный
- Ноль (N) — синий / голубой
- Заземление (PE) — жёлто-зелёный
Перепутать цвета при монтаже — значит подложить мину для следующего, кто откроет щит. Он будет ориентироваться на цвета и получит совсем не то, что ожидал.
«Большинство пожаров от электрики начинаются не там, где произошло короткое замыкание, а там, где годами грелся плохой контакт», — из практики пожарно-технической экспертизы.
Проверка работы: первый запуск
Монтаж закончен. Но не торопитесь сразу включать рубильник — уделите пять минут финальному чек-листу. Это занимает меньше времени, чем ликвидировать последствия ошибки.
Чек-лист перед включением рубильника:
- Визуально осмотрите все клеммы: нет ли голых жил, торчащих наружу.
- Подёргайте каждый провод с усилием — провод не должен вытягиваться из зажима. Если вытягивается — закручивайте заново.
- Прозвоните мультиметром между входом и выходом каждого нового автомата: при выключенном положении ручки должно показывать ∞ Ом (нет контакта). Если показывает 0 — есть короткое замыкание.
- Убедитесь, что крышка щитка закрывается свободно, без давления на провода.
После включения рубильника — не расслабляйтесь сразу.
Николай подключил новую линию для кухонной плиты, включил рубильник, поставил чайник и ждал. Через 15 минут осторожно приложил тыльную сторону ладони к корпусу автомата. Чуть тёплый — это нормально, автомат немного греется под нагрузкой. Горячий — немедленно отключить и искать плохой контакт. Так он нашёл клемму, где изоляция всё-таки чуть попала под зажим, и переделал до того, как случилось что-то серьёзное.
Важно помнить: согласно ГОСТ IEC 60898-1-2020, автоматические выключатели калибруются при температуре окружающей среды +30°C. Если в щитке жарко из-за плотной установки многих автоматов, реальный ток срабатывания тепловой защиты снижается. При предельных нагрузках оставляйте зазоры между автоматами с помощью ограничителей на DIN-рейке.
FAQ: частые вопросы
-
Можно ли менять автомат самостоятельно без специального допуска?
В собственной квартире законодательных запретов нет. Но ответственность за последствия — полностью на владельце. При малейших сомнениях — вызывайте лицензированного электрика. -
Автомат постоянно выбивает — что делать?
Сначала проверьте суммарную мощность нагрузки на линии. Затем убедитесь, что номинал автомата соответствует сечению кабеля (см. таблицу выше). Если всё верно — возможно, автомат уже выработал ресурс. -
Через сколько лет менять автоматы?
Срок службы современной модульной автоматики — 10–15 лет. Старые советские автоматы серии АЕ, А63, «пробки» — подлежат замене вне зависимости от возраста: они физически и морально устарели. -
Нужен ли УЗО рядом с автоматом?
По ПУЭ-7, п. 7.1.76: в жилых помещениях для групп розеток УЗО настоятельно рекомендовано. Автомат защищает проводку от перегрузки и КЗ, УЗО — человека от удара током. Это разные функции. -
Как подписать автоматы в щитке?
Требование ГОСТ 32395-2013: каждый автомат должен быть подписан. Используйте маркер или специальные наклейки: «Кухня», «Освещение коридор», «Розетки спальня». Это займёт 5 минут и сэкономит часы при следующем ремонте.
Полезные советы:
- Всегда сохраняйте паспорт автомата — там указаны момент затяжки и допустимые температуры.
- Фотографируйте щит до и после монтажа — незаменимо при следующем ремонте.
- Проверяйте и подтягивайте контакты раз в год, особенно в первый год эксплуатации.
Правильно смонтированный автомат — это инвестиция в годы спокойного сна. Он не напоминает о себе, не греется, не искрит и срабатывает именно тогда, когда нужно. Всё, что для этого требуется: соблюдать технику безопасности, выбрать автомат по кабелю (а не по прибору), аккуратно зачистить и обжать провода, затянуть с правильным усилием — и раз в год заглядывать в щит для профилактики.
Если на каком-то этапе возникают сомнения — не геройствуйте. Электрика не прощает самонадеянности. Вызовите специалиста: лучше потратить час его времени, чем полгода на восстановление после пожара. Вся работа регулируется ПУЭ-7 — главным нормативным документом для любого электромонтажа в жилых зданиях.
«Хорошо смонтированный щит не напоминает о себе годами — это и есть лучший результат работы электрика», — из профессиональной среды электромонтажников.
