Кабель АСБ: расшифровка, характеристики, сечения и применение

Что такое кабель АСБ: коротко и по делу

Кабель АСБ — это силовой кабель с алюминиевыми жилами, бумажной изоляцией, пропитанной маслоканифольным составом, свинцовой оболочкой и стальной бронёй. Его прокладывают в земле, в траншеях и кабельных каналах в сетях на напряжение от 1 до 10 кВ. Основной стандарт — ГОСТ 18410-73 «Кабели силовые с пропитанной бумажной изоляцией».

Это кабель-ветеран: десятилетиями он питал заводы, микрорайоны и трансформаторные подстанции. Многие линии до сих пор работают, поэтому с АСБ электрики, проектировщики и снабженцы сталкиваются постоянно, особенно при ремонте старых трасс.

АСБ за 30 секунд

• Напряжение: 1, 6 и 10 кВ.
• Жила: алюминий, многопроволочная или однопроволочная (ож).
• Оболочка: свинец, защищающий бумажную изоляцию от влаги.
• Где прокладывают: в земле (траншеи), в блоках и каналах, с учётом условий трассы.
• Где не применяют: на вертикальных и сильно наклонных трассах без стопорных муфт, при вибрациях, в агрессивных грунтах и там, где кабель будет растягиваться.

Важно: конструкция АСБ считается устаревающей. Для новых линий 6–10 кВ чаще выбирают кабели с изоляцией из сшитого полиэтилена. Подробнее — в разделе «АСБ и современные аналоги».

«Свинцовая оболочка в АСБ нужна не для прочности, а чтобы бумага не нахваталась влаги. Всё остальное — следствие». — из практики электромонтажника

Расшифровка маркировки АСБ

Название кабеля читается как короткая инструкция по его устройству. Возьмём пример записи: АСБл 3×70-10 ГОСТ 18410-73.

• А — алюминиевая жила;
• С — свинцовая оболочка;
• Б — броня из стальных лент;
• л — защитный покров из кабельной пряжи (джута);
• 3×70 — три жилы сечением 70 мм²;
• 10 — номинальное напряжение 10 кВ;
• ГОСТ 18410-73 — стандарт, по которому сделан кабель.

Дополнительные обозначения

Состав и значение букв проверяйте в самом ГОСТе: у разных редакций и ТУ набор модификаций может отличаться.

Три примера из спецификаций

• АСБл 3×95-10 — трёхжильный кабель 10 кВ, сечение 95 мм², с защитным покровом.
• АСБ2л 3×70-6 — кабель на 6 кВ с двухслойным покровом.
• ААБл 3×70-1 — пример из самого ГОСТа: алюминиевая оболочка вместо свинцовой, напряжение 1 кВ.

Типичная ошибка в заказе: путают АСБ и ААБл. Это разные конструкции с разным весом и стоимостью, поэтому в спецификации всегда сверяйте первые две буквы.

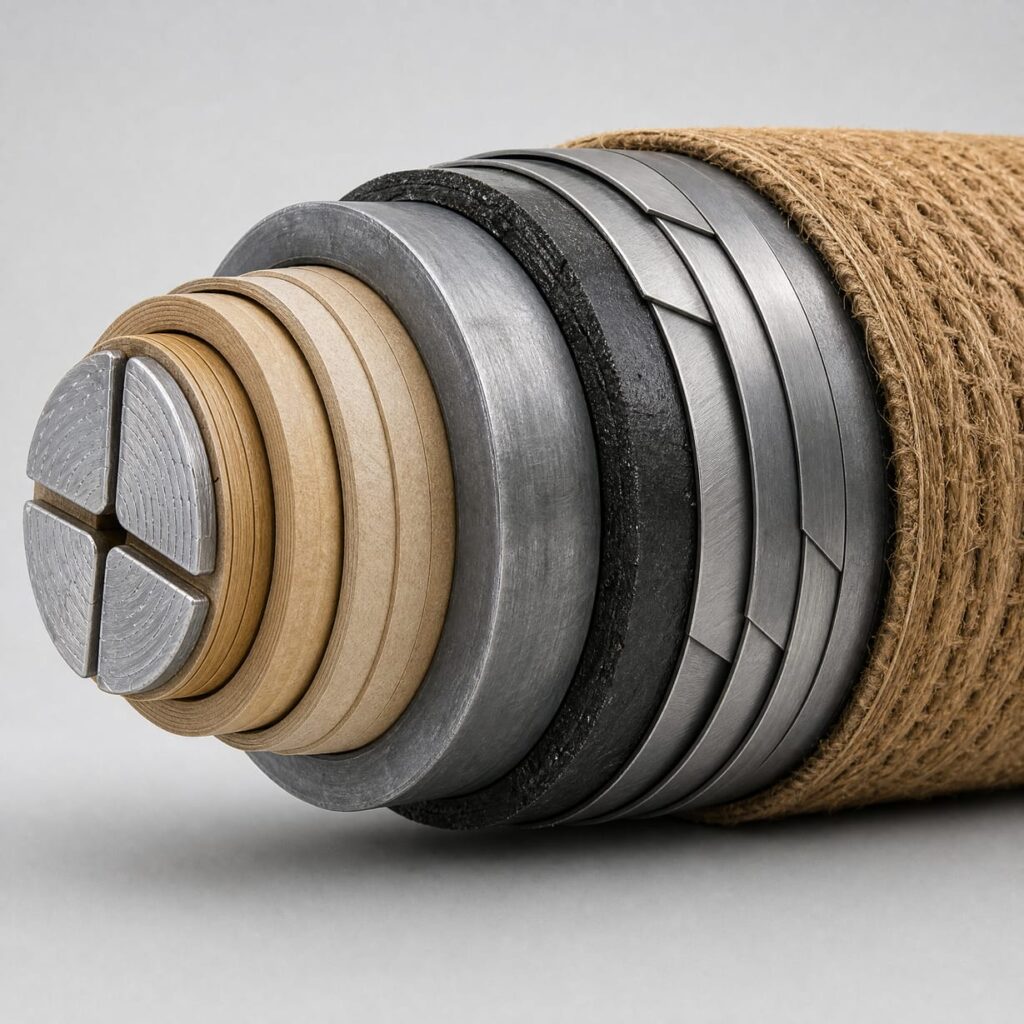

Конструкция кабеля: из чего состоит по слоям

Для схемы в разрезе подготовьте фото среза реального образца с подписями слоёв. Ниже — слои от центра к наружной части.

1. Токопроводящие жилы. Алюминий; по ГОСТу бывают одно- и многопроволочные, секторной или круглой формы.
2. Фазная изоляция. Слои специальной кабельной бумаги, пропитанные маслоканифольным составом.
3. Поясная изоляция. Дополнительные слои бумаги поверх скрученных жил; выравнивают электрическое поле между жилами и оболочкой.
4. Свинцовая оболочка. Герметизирует кабель и не пропускает влагу к бумаге.
5. Подушка. Слой из кабельной пряжи и битума под броней, смягчающий нагрузку на свинец.
6. Броня. Две стальные ленты, защищающие от механических повреждений в земле.
7. Наружный покров. Кабельная пряжа с пропиткой битумом, защищающая броню от коррозии.

Почему свинец — это не про прочность

Свинец мягкий и сам по себе ничего не защищает от ударов: с этим справляется броня. Его главная задача — герметичность. Бумажная изоляция очень боится влаги: достаточно микротрещины в оболочке, чтобы вода попала внутрь, и сопротивление изоляции начнёт падать. Итог — пробой и авария на линии.

Поэтому любая вмятина или царапина на свинцовой оболочке — повод насторожиться ещё при приёмке на складе.

Жилы и сечения

Диапазон сечений по ГОСТу широкий, от единиц до сотен квадратных миллиметров. На практике вы чаще всего встретите сечения от 16 до 240 мм². Однопроволочные (ож) жилы бывают в меньших сечениях, многопроволочные — в больших. Точный ряд для конкретной марки смотрите в таблице ГОСТа или в каталоге завода.

Развеем миф: кабеля АСБ сечением 1,5 или 2,5 мм², как пишут некоторые магазины, не существует. Это сечения бытовых проводов, а не силовых бумажно-масляных кабелей.

Технические характеристики АСБ

Параметры зависят от класса напряжения и конструкции. Ниже — ориентировочные значения. Точные цифры берите из ГОСТ 18410-73 и паспорта на вашу партию.

Значения усреднены по справочным источникам. Для расчётов и приёмки используйте действующий ГОСТ и паспорт завода.

Где источники расходятся

Если вы сравните десяток сайтов, увидите разные цифры по аварийной температуре жил (90 или 105 °C) и по предельному нагреву при коротком замыкании (200 или 250 °C). Причина проста: часть данных относится к разным классам напряжения и редакциям документов, а часть переписана без проверки.

Совет: берите цифры только из ГОСТа и паспорта завода-изготовителя, а ссылки на интернет-магазины используйте лишь как ориентир.

«Допустимые токи берите из ПУЭ и паспорта, а не из карточки товара. Карточка пишется для продажи, ПУЭ — для эксплуатации». — из практики проектировщика

Таблица сечений, веса, диаметра и допустимых токов

В статью вставьте таблицы по маркам АСБ, АСБл и АСБ2л для каждого класса напряжения. Для каждого сечения укажите наружный диаметр, массу 1 км и допустимый длительный ток при прокладке в земле. Значения берите из ГОСТ 18410-73 или каталога конкретного завода и указывайте источник под таблицей.

Допустимый ток при реальных условиях отличается от табличного. Его корректируют по трём факторам:

• число кабелей в одной траншее: чем их больше, тем сильнее они греют друг друга;
• температура грунта: в тёплом грунте допустимый ток снижается;
• удельное сопротивление грунта: сухая почва хуже отводит тепло.

Методику расчёта и поправочные коэффициенты смотрите в главе 1.3 ПУЭ.

Пример подбора сечения под нагрузку 150 кВт

Допустим, нужно запитать нагрузку 150 кВт при напряжении 0,4 кВ (трёхфазная сеть, коэффициент мощности примерно 0,9). Алгоритм:

1. Найдите расчётный ток по формуле \( I = \frac{P}{\sqrt{3} \cdot U \cdot \cos\varphi} \). Для наших данных получается около 240 А.
2. Подберите по таблице ПУЭ сечение, у которого допустимый ток для алюминиевой жилы в земле не меньше расчётного.
3. Примените поправочные коэффициенты на условия траншеи.
4. Проверьте потерю напряжения на длине трассы и термическую стойкость при коротком замыкании.

Результат зависит от длины трассы и условий прокладки, поэтому окончательный выбор оставьте проектировщику.

Где применяют АСБ и какие есть ограничения

Назначение АСБ — передача и распределение электроэнергии в сетях с номинальным напряжением 1–10 кВ: от подстанции до цеха, от трансформатора до жилого дома. Кабель можно прокладывать в земле, в траншеях, в каналах, туннелях и блоках.

Памятка «можно / нельзя»

• Можно: прокладка в земле с низкой коррозионной активностью, в том числе при наличии блуждающих токов (с учётом типа покрова).
• Можно с ограничениями: грунты со средней коррозионной активностью, обычно только при отсутствии блуждающих токов.
• Нельзя: прокладка на участках, где кабель испытывает растягивающие усилия.
• Нельзя без доработки: вертикальные и сильно наклонные трассы без стопорных муфт.
• Нежелательно: места с вибрацией и агрессивные грунты.

Почему важен перепад высот

Изоляция АСБ пропитана составом, который со временем стекает вниз под действием силы тяжести. На перепадах высот состав накапливается внизу, а вверху бумага подсыхает: появляются пустоты, и изоляция теряет электрическую прочность. Для таких трасс предусмотрены стопорные муфты и ограничения по разности уровней (в справочных источниках встречаются значения порядка 25 м для 1 кВ и 15 м для 6–10 кВ). Точную цифру уточняйте в ГОСТе и ПУЭ.

Проверьте заранее: профиль трассы, тип грунта и наличие блуждающих токов. Это три фактора, которые чаще всего ломают проект.

Прокладка и монтаж: пошаговый алгоритм

Монтаж кабеля с бумажной изоляцией требует аккуратности: ошибку в муфте или перегиб потом не исправить дёшево. Перед началом работ проверьте требования главы 2.3 ПУЭ (кабельные линии) в актуальной редакции: глубину заложения и расстояния до других коммуникаций.

1. Проект и трасса. Согласуйте маршрут, учтите перепады высот, пересечения и соседние коммуникации.
2. Траншея и подушка. Выкопайте траншею нужной глубины, устройте подушку из мелкого песка или мягкого грунта без камней.
3. Прокладка. Раскатывайте кабель с барабана, соблюдая радиус изгиба и не допуская рывков. Температура при прокладке не ниже 0 °C, иначе кабель предварительно прогревают.
4. Защита. Закройте кабель сверху плитой или кирпичом, затем засыпьте грунтом и уложите сигнальную ленту.
5. Муфты. Монтируйте соединительные и концевые муфты по инструкции производителя, в сухую погоду, соблюдая чистоту.
6. Испытания. Проверьте сопротивление изоляции и проведите испытание повышенным напряжением.
7. Приёмка. Оформите исполнительную документацию и акты скрытых работ.

Чек-лист перед началом монтажа

• торцы барабана герметичны, нет следов влаги и вмятин на свинце;
• температура воздуха и кабеля допускает прокладку;
• радиус изгиба не меньше нормируемого;
• муфты и материалы соответствуют классу напряжения.

Типичные ошибки и их цена

• Перегиб кабеля: трещины в свинце и в бумаге, затем влага и пробой.
• Вскрытие торца на морозе: конденсат попадает внутрь, изоляция увлажняется.
• Вода в муфте: самая частая причина аварий на стыках.
• Прокладка на перепаде высот без стопорных муфт: стекание пропитки и подсыхание изоляции.

«Кабель редко подводит там, где его аккуратно разматывали. Подводят места, где торопились: муфты и повороты». — из практики прораба

История из практики (иллюстративный пример)

Представьте: на старой трассе 10 кВ нужно заменить повреждённый участок. Монтажники нашли подходящий кусок АСБ, но муфту собирали в сырую погоду под навесом из плёнки. Через несколько месяцев на этой муфте был пробой: влага попала в бумагу при разделке. Новый ремонт обошёлся втрое дороже первого. Вывод простой: муфту собирают в сухой палатке с обогревом, а не «как получится».

Преимущества и недостатки АСБ

Срок службы и гарантия

В справочных источниках часто указывают срок службы около 30 лет и гарантийный срок эксплуатации порядка 4–4,5 года. Это не противоречие. Срок службы — это ожидаемая долговечность при правильной прокладке и эксплуатации. Гарантия — обязательство завода на конкретные условия и период. Реальный срок зависит от грунта, нагрузок и качества монтажа муфт.

Честный итог: АСБ неприхотлив в земле, но это не значит, что он «вечный». Свинец и бумага требуют бережного обращения.

АСБ и современные аналоги

Основной конкурент АСБ — кабели с изоляцией из сшитого полиэтилена (СПЭ), например АПвБбШп. Они легче, не боятся влаги в такой степени и не требуют пропитки, поэтому не «стекают» на перепадах высот.

Сравнение качественное. Конкретные значения зависят от завода и ТУ.

Замена АСБ на СПЭ-кабель при ремонте трассы

Когда повреждён участок старой линии, часто ставят вставку из СПЭ-кабеля. Для этого нужны переходные муфты, которые соединяют бумажную и полимерную изоляцию. Сечение вставки подбирают так, чтобы допустимый ток был не ниже, чем у заменяемого участка, с учётом условий прокладки.

Важная оговорка: ГОСТ 18410-73 относится именно к кабелям с бумажной пропиткой. Кабели со сшитым полиэтиленом выпускаются по другим стандартам и ТУ, поэтому их параметры нужно смотреть там.

Совет: для новых проектов 6–10 кВ рассматривайте СПЭ-кабель как основной вариант, а АСБ оставляйте для ремонта и расширения существующих линий.

Как выбрать и проверить кабель при покупке

Кабель с бумажной изоляцией проверять нужно до того, как его заберут со склада. Потом будет поздно: бракованный барабан обнаружится уже в траншее.

Чек-лист проверки

• маркировка на оболочке читается и совпадает с накладной;
• есть паспорт качества и сертификат соответствия;
• торцы барабана герметично запаяны, без следов вскрытия;
• свинцовая оболочка без вмятин, трещин и подтёков пропитки;
• броня и защитный покров целые, без разрывов и сильной коррозии;
• длина на барабане совпадает с указанной в документах.

Совет: требуйте протокол заводских испытаний и сверяйте заводскую маркировку на барабане с документами.

Почему стоит быть осторожнее

Свинец — ценный металл на вторичном рынке, поэтому кабель с такой оболочкой привлекает любителей «сборных» партий и краж. Предупреждающие признаки: цена заметно ниже рыночной, продавец не даёт паспорт, барабан без маркировки или с отрезанными концами. Проверяйте, что поставщик предоставляет документы, а кабель сертифицирован.

Частые вопросы (FAQ)

Чем АСБ отличается от АСБл?

Буква «л» означает наличие защитного покрова из кабельной пряжи поверх брони. У АСБ (без «л») такого покрова нет, поэтому его применяют на участках, где коррозионная защита не нужна или обеспечивается иначе.

Можно ли прокладывать АСБ в помещении?

Основное назначение кабеля — прокладка в земле, в каналах и туннелях. В помещениях его применяют ограниченно, с учётом пожарных требований и условий среды. Решение принимает проектировщик на основании действующих норм.

Сколько кВт выдержит сечение 3×70?

Мощность зависит от напряжения, коэффициента мощности и условий прокладки. Допустимый ток берут из таблиц ПУЭ с поправками. Универсальной цифры в киловаттах нет.

Почему нельзя прокладывать на открытом воздухе?

Свинцовая оболочка и покровы рассчитаны на условия земли. На воздухе они хуже защищены от солнца, перепадов температуры и механических воздействий, а броня и подушка быстрее разрушаются.

Можно ли соединять алюминий с медью?

Напрямую не стоит: в паре возникает электрохимическая коррозия, а контакт греется. Используют специальные алюмомедные наконечники и гильзы, которые подходят к вашему сечению.

Каков срок службы кабеля АСБ?

В справочных источниках указывают около 30 лет при правильной прокладке и эксплуатации. Гарантийный срок завода короче и составляет несколько лет.

Что значит «ож» в маркировке?

Это однопроволочная жила. Такие жилы бывают в сравнительно небольших сечениях и отличаются жёсткостью.

Чем заменить АСБ?

Современная замена — кабели с изоляцией из сшитого полиэтилена, например марки АПвБбШп. При ремонте старой трассы используйте переходные муфты.

Кабель АСБ — это надёжная, но требовательная конструкция. Он любит сухие муфты, аккуратную прокладку и грамотный расчёт сечения. Для нового строительства чаще выбирают СПЭ-кабель, а АСБ остаётся рабочей лошадкой существующих сетей.

«Хороший кабель можно испортить плохим монтажом, но плохой кабель хорошим монтажом уже не спасти. Проверяйте оба звена». — из практики электромонтажника
