Трансформаторы ТМГ: где применяются и когда не подходят — полный разбор

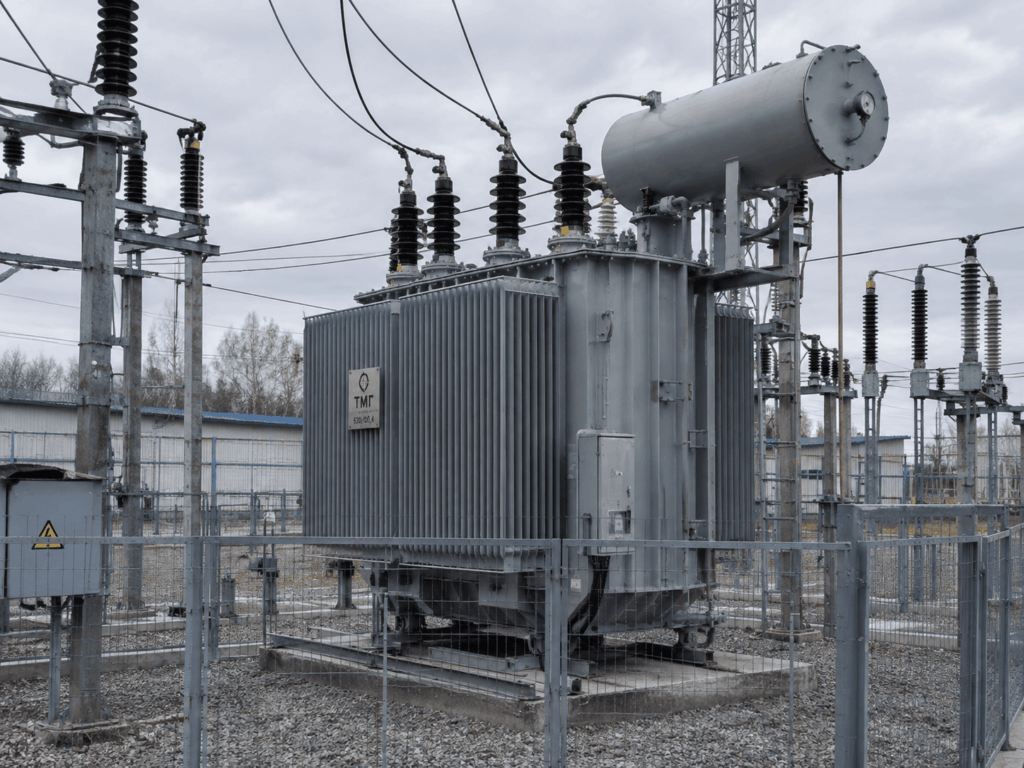

Где применяются трансформаторы ТМГ?

Выбор силового трансформатора — это не покупка «железа по каталогу», а решение, которое будет работать на вашем объекте следующие 25–30 лет. Ошибётесь с типом — получите либо переплату за избыточную защиту, либо отказ сетевой организации согласовать проект, либо аварию через пять лет из-за неподходящего климатического исполнения. В этой статье разберём, где трансформаторы ТМГ (масляные герметичные) — действительно оптимальное решение, а где лучше присмотреться к альтернативам.

Материал будет полезен инженерам-проектировщикам, снабженцам, а также владельцам промышленных и коммерческих объектов, которым предстоит согласовывать схему электроснабжения.

«Неправильно подобранный трансформатор обходится дороже, чем сам трансформатор — простои и штрафы съедают всю экономию», — инженер-энергетик Дмитрий Соколов.

Что такое ТМГ и почему это влияет на область применения

ТМГ расшифровывается как «Трансформатор Масляный Герметичный». В отличие от классического ТМ, у него нет расширительного бачка — расширение масла при нагреве компенсируется гофрированными стенками бака. Благодаря этому масло не контактирует с атмосферным воздухом, не увлажняется и не окисляется так быстро, как в открытой конструкции.

Диапазон мощностей ТМГ у разных производителей — от 16 до 3200 кВА, класс напряжения обмотки высшего напряжения — 6, 10, 20 или 35 кВ, низшего — 0,4 кВ. Именно эта комбинация параметров определяет, для каких объектов трансформатор подходит в принципе, а для каких — избыточен или недостаточен.

Герметичность — не «фишка для рекламы», а прямая причина того, почему ТМГ доминирует на объектах, куда обслуживающая бригада приезжает редко или не приезжает вообще. Это ключ к пониманию всей логики выбора, которую мы разберём ниже.

«Раньше клиенты спрашивали цену, теперь спрашивают — сколько лет продержится без обслуживания. ТМГ на этот вопрос отвечает лучше классики», — представитель завода-изготовителя силового оборудования Андрей Волков.

Технические условия на трансформаторы такого класса регламентируются ГОСТ 11677 и ГОСТ Р 52719-2007 — при выборе конкретной модели стоит проверять соответствие паспорта этим стандартам.

Энергетика и распределительные сети: основной сценарий применения

Самая массовая область применения ТМГ — это распределительные сети 6–10 кВ. Именно здесь трансформатор выполняет свою классическую роль: понижает напряжение с уровня магистральных сетей до 0,4 кВ, пригодного для конечного потребителя.

• Питание жилых микрорайонов через подстанции 10/0,4 кВ мощностью 250–630 кВА.
• Подключение отдельно стоящих зданий и небольших промышленных площадок.
• Резервирование существующих сетей при росте нагрузки в районе.

Показательный кейс: при электрификации нового жилого микрорайона в плотной застройке проектировщики закладывают трансформаторную подстанцию во дворе или в подземном техническом помещении. Именно в такой ситуации ремонтопригодность ТМ уходит на второй план — важнее, чтобы трансформатор десятилетиями не требовал вмешательства.

Отдельного внимания заслуживают схемы соединения обмоток: У/Ун-0 и Д/Ун-11. Первая чаще применяется в сетях с равномерной нагрузкой, вторая — там, где есть несимметричная нагрузка по фазам (типично для смешанной жилой и коммерческой застройки). Неверный выбор схемы приводит к перекосу фаз и проблемам у конечных потребителей.

«В плотной застройке герметичность важнее ремонтопригодности — обслуживающей бригаде физически неудобно каждый год лезть в подвал за доливкой масла», — специалист сетевой компании Ольга Крылова.

Требования к установке подстанций регламентируются Правилами устройства электроустановок (ПУЭ) — они определяют минимальные противопожарные разрывы, требования к вентиляции и доступу для обслуживающего персонала.

ТМГ в комплектных трансформаторных подстанциях (КТП)

На практике ТМГ почти всегда поставляется не «отдельным ящиком», а как часть комплектной трансформаторной подстанции (КТП). Разберём типовые обозначения:

1. КТПН — комплектная трансформаторная подстанция наружной установки.
2. КТПНУ — та же КТПН, но в утеплённом исполнении для холодного климата.
3. 2КТП — сдвоенная подстанция с двумя трансформаторами для резервирования нагрузки.

При монтаже КТП с ТМГ обязательно проверяются: устойчивость фундамента под весом трансформатора, наличие вентиляционных проёмов и соблюдение противопожарных разрывов от жилых и общественных зданий по нормам ПУЭ.

Промышленность: производство и обрабатывающие предприятия

На промышленных объектах ТМГ применяется для питания цехового оборудования — станков, конвейерных линий, компрессорных установок. Ключевая задача на этом этапе — правильно рассчитать нужную мощность, а не просто взять «с запасом на глазок».

Чек-лист расчёта мощности ТМГ для цеха:
1. Суммировать номинальную мощность всего подключаемого оборудования.
2. Учесть коэффициент одновременности работы (не всё оборудование включено сразу).
3. Добавить запас 15–20% на пусковые токи и перспективу расширения.
4. Сравнить полученное значение с рядом номинальных мощностей ТМГ (25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500 кВА).
5. Выбрать ближайшее значение ряда вверх, а не вниз.

Отдельная ситуация — когда расчётная нагрузка превышает возможности одного трансформатора экономически целесообразного типоразмера. Тогда на объекте монтируют два ТМГ, работающих параллельно на общие шины низкого напряжения с автоматическим переключением резерва (АВР).

Важный технический нюанс: климатическое исполнение трансформатора должно соответствовать реальным условиям эксплуатации цеха — стандартный диапазон работы у большинства моделей от +40 до −45 °C, но для северных регионов есть исполнения до −60 °C. Ошибка в выборе исполнения — частая причина отказов в первую же холодную зиму.

«Никогда не берите трансформатор впритык по мощности — первое же расширение производства заставит вас менять всю подстанцию», — инженер по эксплуатации промышленных электросетей Сергей Ковалёв.

Строительство и временное электроснабжение объектов

На стройплощадках ТМГ ценится именно за то, что кажется мелочью в проектной документации, но критично на практике: минимальное техническое обслуживание. Строительная подстанция часто работает без постоянного дежурного персонала, а значит — доливать и контролировать масло попросту некому.

• Мобильные КТП на базе ТМГ монтируются и демонтируются при переносе строительной площадки.
• Транспортировка допускается только в вертикальном положении с ограничением угла наклона согласно паспорту изделия.
• Хранение до монтажа требует соблюдения температурного режима, указанного производителем.

Герметичная конструкция здесь работает как страховка: даже если бригада забудет проконтролировать состояние трансформатора несколько месяцев (а на стройке это происходит регулярно), риск загрязнения масла и потери изоляционных свойств минимален.

Жилищно-коммунальное хозяйство и городская инфраструктура

В городской среде ТМГ питает многоквартирные дома, котельные и центральные тепловые пункты (ЦТП). Типовая мощность для таких объектов — 100–400 кВА, в зависимости от площади жилого комплекса.

Показательный пример: дворовая трансформаторная подстанция, обслуживающая три многоквартирных дома. Именно здесь становится очевидной разница между ТМ и ТМГ — обычный масляный трансформатор при протечке способен загрязнить придомовую территорию маслом, что чревато не только штрафами, но и жалобами жителей. Герметичное исполнение эту проблему снимает системно.

«Во дворе жилого дома протечка масла — это не техническая проблема, а социальный скандал с фото в соцсетях», — представитель управляющей компании Наталья Ефимова.

При установке подстанций в жилой зоне необходимо руководствоваться нормами пожарной и экологической безопасности — минимальные расстояния до жилых окон, требования к аварийным маслоприёмникам и организации стока в случае разгерметизации.

Нефтегазовая отрасль и удалённые объекты

На месторождениях, кустовых площадках и компрессорных станциях ТМГ применяется там, где расстояние до сервисной базы измеряется не километрами, а часами вертолётного перелёта. Здесь отсутствие необходимости в плановой доливке масла — не удобство, а требование к надёжности.

Типичная ситуация: аварийная замена трансформатора на удалённой кустовой площадке зимой. Ремонтная бригада добирается до объекта несколько часов, температура на улице — минус 40 °C и ниже. В таких условиях монтируют трансформаторы в исполнении с рабочим диапазоном до −60 °C — стандартное исполнение просто не переживёт запуск при экстремально низких температурах.

«На месторождении сервис — это не звонок мастеру, а согласование вертолёта. Поэтому мы берём только герметичные исполнения», — специалист по энергоснабжению нефтедобывающего предприятия Игорь Максимов.

Сельское хозяйство и фермерские комплексы

Для животноводческих комплексов, элеваторов и теплиц типовые мощности ТМГ составляют 25–160 кВА — этого достаточно для питания насосного оборудования, систем вентиляции и освещения. В сельской местности низкие требования к обслуживанию особенно ценны: квалифицированного электротехнического персонала на месте часто просто нет, а вызов специалиста из города занимает время и стоит денег.

Транспортная инфраструктура

На объектах транспорта — железнодорожных станциях, в депо, портах и аэропортах — ТМГ применяется для питания систем освещения путей, стрелочных переводов и вспомогательного оборудования. Для таких объектов дополнительно повышаются требования к вибростойкости (из-за проходящих составов) и климатостойкости, так как многие транспортные узлы расположены в открытой местности без укрытия.

Где ТМГ применять нельзя или нецелесообразно

Масляные трансформаторы, включая герметичное исполнение, запрещены к установке внутри жилых зданий, встроенных помещений торговых центров и подземных паркингов по нормам пожарной безопасности. Масло — горючая жидкость, и даже минимальный риск его возгорания в замкнутом пространстве с людьми считается неприемлемым.

Есть и «серая зона» — крупные торговые центры. Если трансформаторная подстанция расположена в отдельно стоящем здании на территории комплекса, ТМГ может применяться; если же она встроена в конструктив самого здания, нормы требуют сухого исполнения. Решение здесь принимается на этапе проектирования, а не выбора оборудования.

Требования к установке маслонаполненного оборудования зафиксированы в ПУЭ и профильных сводах правил (СП) — перед проектированием стоит уточнить актуальную редакцию для конкретного региона.

Как выбрать трансформатор ТМГ под конкретный объект

1. Рассчитать реальную электрическую нагрузку объекта с учётом коэффициента одновременности.
2. Определить класс напряжения питающей сети (6, 10, 20 или 35 кВ) по данным сетевой организации.
3. Выбрать номинальную мощность трансформатора с запасом 15–20% на перспективу роста нагрузки.
4. Проверить климатическое исполнение относительно реальных температур эксплуатации.
5. Определить нужную схему соединения обмоток исходя из характера нагрузки (симметричная/несимметричная).

Важно: перед покупкой трансформатора необходим проект электроснабжения объекта и его согласование с сетевой организацией — покупка «на глаз» без проекта нередко заканчивается тем, что оборудование не проходит согласование и требует замены.

«Самая частая ошибка — брать мощность впритык к текущей нагрузке. Через два года бизнес растёт, а трансформатор — уже не тянет», — проектировщик систем электроснабжения Виктор Ларин.

Монтаж, обслуживание и срок службы в реальных условиях

Существует миф: «герметичный — значит вечный». На практике это не так. Масло в герметичном баке всё равно постепенно старится, просто гораздо медленнее — ресурс масла в ТМГ составляет 10–15 лет, тогда как сам трансформатор при должной эксплуатации служит 25–30 лет.

• Периодический визуальный осмотр бака на предмет деформации гофр и герметичности вводов.
• Измерение сопротивления изоляции обмоток с установленной периодичностью.
• Контроль температуры верхних слоёв масла при повышенных нагрузках.

Требования к периодичности и порядку проведения технического обслуживания силовых трансформаторов регламентируются нормативными документами Ростехнадзора — их соблюдение обязательно для объектов, подлежащих его надзору.

Экономика применения: стоимость владения

ТМГ дороже классического ТМ той же мощности на 10–20%. Разница компенсируется отсутствием затрат на регулярную доливку и замену масла, а также меньшим числом простоев из-за планового обслуживания.

Показательный расчёт: для трансформатора мощностью 400 кВА разница в цене между ТМ и ТМГ составляет ориентировочно 15–18% от стоимости оборудования. При этом за 10 лет эксплуатации владелец ТМ тратит на обслуживание масляного хозяйства сумму, сопоставимую с этой разницей — то есть переплата за герметичность окупается уже в среднесрочной перспективе, не считая экономии на простоях.

«Считать нужно не цену покупки, а цену владения за весь срок службы — тогда ТМГ почти всегда выигрывает», — специалист по закупкам энергооборудования Марина Соболева.

Частые вопросы (FAQ)

1. Можно ли ставить ТМГ в подвале жилого дома? Нет — масляные трансформаторы запрещены к установке внутри жилых зданий по нормам пожарной безопасности, независимо от исполнения.
2. Сколько весит трансформатор ТМГ-400? Ориентировочно 1000–1200 кг в зависимости от производителя и комплектации, включая массу масла.
3. Нужна ли поверка трансформатора, как у счётчиков? Поверка в классическом смысле не требуется — вместо неё проводятся периодические испытания и измерения параметров изоляции по регламенту эксплуатации.
4. Можно ли отремонтировать герметичный трансформатор при повреждении бака? Технически возможно, но сложнее и дороже, чем у ТМ с открытой конструкцией — обычно требует вмешательства сервисного центра производителя.

Заключение

Выбор трансформатора ТМГ определяется не модой на герметичные конструкции, а конкретными условиями объекта: доступностью для регулярного обслуживания, климатом, требованиями пожарной безопасности и характером нагрузки. Там, где обслуживающий персонал появляется редко — в сетях, на промышленных площадках, в нефтегазовой отрасли и на удалённых объектах — ТМГ практически безальтернативен. А там, где рядом находятся люди в замкнутых помещениях, выбор смещается в сторону сухих трансформаторов.

«Правильный выбор трансформатора — это выбор, который вы не замечаете следующие 25 лет», — инженер-энергетик Дмитрий Соколов.

Перед финальным решением обязательно проконсультируйтесь с проектной организацией — это избавит от риска несогласованной схемы электроснабжения и лишних затрат на переделку проекта.
